Sistema de gases medicinales: ¿cuál es su importancia en el entorno hospitalario?

Un sistema de redes de gases medicinales es una infraestructura crítica para el soporte vital en cualquier centro de salud. Su propósito primordial es asegurar la administración continua de diversos gases y la provisión de vacío desde una red centralizada hasta el punto de uso, garantizando la seguridad del paciente y del personal.

La correcta gestión de este sistema es vital en situaciones de emergencia y procedimientos complejos. Por ello, es fundamental que el personal de salud comprenda su estructura, sus componentes y la relevancia de su correcta operación para la atención al paciente.

¡Este artículo recopila la información principal sobre el tema!

¿Qué es un sistema de gases medicinales?

El sistema de gases medicinales es la infraestructura completa y centralizada que distribuye gases medicinales y vacío por todo el hospital de forma segura y continua.

Este sistema integral se compone de tres partes principales: un Sistema de Suministro (centrales de gases y vacío), Sistema de Distribución (tuberías) y las Unidades Terminales y de Suministro Medicinal.

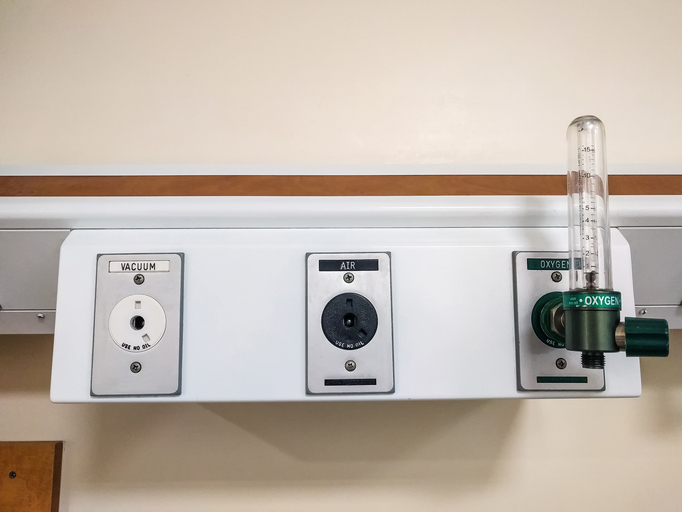

El componente con el que el personal de salud interactúa es la unidad de suministro medicinal o panel de gases, que sirve como interfaz entre la red de distribución de gas centralizada del hospital y los equipos médicos utilizados en la atención al paciente, como ventiladores mecánicos, aspiradores y máquinas de anestesiaEste panel es un elemento multifuncional, generalmente instalado en la cabecera de las camas o en paredes estratégicas, que agrega múltiples salidas para gases como oxígeno (O2), aire medicinal, vacío y óxido nitroso (N2O) medicinal. También puede integrar tomas de corriente, iluminación y sistemas de llamado de emergencia, optimizando el espacio y la funcionalidad.

La arquitectura del panel está diseñada meticulosamente para garantizar la seguridad y confiabilidad del suministro de gas medicinal. Cada salida de gas está equipada con un sistema de conexión rápida específico para el tipo de gas, evitando conexiones incorrectas y riesgos de accidentes.

La construcción y el uso de materiales de alta calidad, como el aluminio y el latón, confieren al sistema durabilidad y resistencia a la corrosión, factores esenciales para su uso en entornos hospitalarios estrictos.

¿Qué tipos de gases medicinales son controlados?

El sistema puede utilizarse para controlar una serie de gases como el oxígeno medicinal (O2), esencial para la terapia respiratoria. Este está estrictamente controlado en términos de pureza y presión, asegurando una adecuada oxigenación de los pacientes.

Otro gas es el aire medicinal, utilizado en ventiladores mecánicos y nebulizadores, que es purificado y secado para uso médico. El suministro se hace con control preciso de flujo y presión para prevenir daños pulmonares.

El sistema de gases también se emplea para aplicar vacío, que sirve para aspirar secreciones y fluidos corporales. También se utiliza el óxido nitroso (N2O), que se emplea como coadydante  anestésico, con un control preciso de las concentraciones para inducir analgesia y sedación sin riesgo de hipoxia.

Además de estos gases principales, el panel de gases medicinales puede integrar otros gases especializados, como el dióxido de carbono (CO2) para procedimientos quirúrgicos laparoscópicos y mezclas de gases para terapias específicas.

El control estricto de estos gases es esencial para garantizar la seguridad y la eficacia de los tratamientos. El sistema integra instrumentos de monitoreo continuo, alarmas de seguridad y válvulas de control de flujo para evitar fugas, fluctuaciones de presión y otras fallas que puedan comprometer la salud de los pacientes.

¿Cómo se instala el panel de gases?

La instalación del sistema de gases requiere una planificación cuidadosa y el cumplimiento de estrictas normas técnicas.

El proceso se inicia con la elaboración de un proyecto detallado, en el que se define la ubicación del panel, el tipo y cantidad de gases a distribuir, el dimensionamiento de las tuberías y la especificación de los equipos de seguridad.

La instalación de tuberías, generalmente de cobre, se realiza por profesionales calificados, utilizando técnicas de soldadura y roscado que garantizan la estanqueidad y seguridad del sistema.

Luego, el panel se fija a la pared, en una posición estratégica para facilitar el acceso de los profesionales de salud y la conexión de equipos médicos.

La conexión del sistema a la red de distribución centralizada de gases del hospital se realiza con ayuda de colectores y reguladores de presión, que garantizan el suministro de gases con caudales y presiones adecuados.

Cada salida de gas está equipada con un sistema de conexión rápida específico para el tipo de gas, evitando conexiones incorrectas y el riesgo de accidentes. La instalación incluye la conexión de alarmas de seguridad, que monitorean continuamente la presión del gas y avisan de posibles fallos del sistema.

El sistema de gases también puede integrar tomas de corriente eléctrica, iluminación y llamadores de emergencia, optimizando el espacio y la funcionalidad del entorno hospitalario.

Después de la instalación, el sistema se somete a rigurosas pruebas de estanqueidad, presión y funcionamiento, garantizando la seguridad y confiabilidad del suministro de gas.

La documentación completa del proyecto y de la instalación es necesaria para realizar el mantenimiento preventivo y correctivo posterior, para asegurar el correcto cumplimiento de las normas y la calidad de la atención al paciente.

¿Cuáles son las funciones de un sistema de gases medicinales?

Como hemos visto, el panel sirve como punto de distribución centralizado de gases esenciales para el soporte vital y los procedimientos terapéuticos. Te presentamos sus principales funciones a continuación.

• Suministro controlado de gas: el dispositivo permite el suministro preciso y controlado de gases como oxígeno, aire medicinal, vacío y óxido nitroso medicinal, lo que garantiza que los pacientes reciban los gases adecuados en flujos y presiones óptimos.
• Accesibilidad y practicidad: al concentrar las salidas de gases en una sola ubicación, la regla facilita el acceso rápido y seguro a los gases, optimizando el tiempo de respuesta en situaciones de emergencia y procedimientos quirúrgicos complejos.
• Monitoreo continuo: el sistema integra manómetros y alarmas de seguridad que permiten el monitoreo continuo de la presión del gas, alertando sobre posibles fallas del sistema, lo que es clave para la seguridad del paciente.
• Seguridad: el dispositivo está diseñado con sistemas de conexión rápida específicos para cada tipo de gas, evitando conexiones incorrectas y el riesgo de accidentes. El uso de materiales de alta calidad y el cumplimiento de estrictos estándares técnicos garantizan la seguridad y confiabilidad del sistema.
• Organización e higiene: el panel contribuye a la organización del ambiente hospitalario, evitando la necesidad de tener bombonas de gas repartidas por pasillos y habitaciones, además de facilitar la limpieza y desinfección del lugar.
• Integración con otros sistemas: el equipo puede integrar tomas de corriente eléctrica, iluminación y llamadas de emergencia, optimizando el espacio y la funcionalidad del entorno hospitalario.

¿Cuáles son los componentes?

El sistema está formado por una serie de elementos interconectados. El cuerpo del panel, generalmente de aluminio extruido o acero inoxidable, alberga las salidas de gas, los manómetros, las válvulas de control de flujo y las alarmas de seguridad.

Las tomas de gases, dotadas de sistemas de conexión rápida específicos para cada tipo de gas, permiten la conexión de equipos médicos como ventiladores mecánicos, aspiradores y máquinas de anestesia.

Los manómetros monitorean continuamente la presión del gas, mientras que las válvulas de control de flujo regulan el caudal de gas para garantizar un suministro de flujo preciso y estable.

Además de los componentes relacionados con el suministro de gases, el sistema de gases medicinales puede integrar otros elementos que optimizan el entorno hospitalario. Por ejemplo, se pueden agregar puntos de energía eléctrica, iluminación y llamadas de emergencia, facilitando el acceso a estos recursos y reduciendo la necesidad de equipos adicionales.

La integración de alarmas visuales y audibles, conectadas a un sistema de monitoreo centralizado, permite la supervisión constante de la presión y el flujo de gas, con alertas sobre posibles fallas del sistema.

¿Qué importancia tiene el sistema de gases medicinales en el ambiente hospitalario?

Al ser un dispositivo que asegura la centralización y organización de las salidas de gases, el sistema de gases ayuda a reducir significativamente las fallas operativas y aumenta la eficiencia en la atención al paciente.

Además, el panel:

• optimiza el control de los flujos y presiones de gases, garantizando la seguridad y eficacia de los tratamientos;
• contribuye a la organización del ambiente hospitalario, evitando la necesidad de bombonas de gas repartidas por pasillos y habitaciones, lo que también facilita la limpieza y desinfección del lugar.

Buenas prácticas para el manejo y mantenimiento de gases hospitalarios

La seguridad y eficiencia del suministro de gases medicinales en entornos hospitalarios dependen directamente del adecuado mantenimiento de la válvula.

El mantenimiento preventivo, realizado a intervalos regulares, es esencial para garantizar el correcto funcionamiento del sistema y evitar fallos que puedan comprometer la seguridad del paciente.

Las inspecciones visuales deben verificar la integridad física de todos los elementos, incluidas las tuberías, conexiones, manómetros y alarmas. Se deben realizar pruebas de presión y flujo para garantizar que los gases se suministren a flujos y presiones adecuados. Por otro lado, la calibración de manómetros y alarmas tiene como objetivo garantizar la precisión de las mediciones y la fiabilidad de las alertas.

En el caso del mantenimiento correctivo, realizado ante fallas o mal funcionamiento del sistema de gases, se requiere una respuesta rápida y eficiente. La identificación y corrección de la causa se deben llevar a cabo por profesionales calificados, siguiendo los procedimientos recomendados por el fabricante.

Las piezas dañadas o desgastadas se tienen que sustituir por componentes originales o equivalentes, garantizando la compatibilidad y seguridad del sistema. Después del mantenimiento correctivo, el sistema debe someterse a pruebas rigurosas para verificar el correcto funcionamiento y la seguridad del suministro de gas.

Como hemos mencionado, la documentación completa del mantenimiento preventivo y correctivo es un punto de atención, ya que proporciona un historial del sistema y asegura el cumplimiento de los estándares técnicos y regulatorios.

Los registros deben incluir información sobre las inspecciones y pruebas realizadas, las piezas reemplazadas y los profesionales responsables del mantenimiento.

¿Por qué elegir Air Liquide Healthcare?

Air Liquide Healthcare representa una inversión estratégica para los hospitales que buscan la excelencia en la infraestructura de gases medicinales.

Nuestro sistema de gases presenta alta calidad, seguridad y diseño innovador, brindando una solución completa e integrada para la distribución de gases medicinales en ambientes hospitalarios.

Nuestra solución es un sistema modular y flexible, que se adapta a las necesidades específicas de cada entorno hospitalario. El panel permite la configuración personalizada de tomas de gas, puntos de energía eléctrica y otros componentes, optimizando el espacio y la funcionalidad del lugar.

El sistema también integra tecnologías avanzadas de monitoreo y control, garantizando la seguridad y precisión en el suministro de gases medicinales.

Air Liquide Healthcare, con su amplia experiencia y conocimientos en el sector de los gases medicinales, ofrece soporte técnico especializado y servicios de mantenimiento preventivo y correctivo, asegurando el funcionamiento continuo y eficiente.

¿Deseas invertir en innovación, seguridad y eficiencia en la gestión del sistema de gases medicinales en tu hospital? ¡Contacta con Air Liquide Healthcare y solicita información sobre nuestros productos y soluciones!
